防爆電機的結構和常見的普通電機的基本結構基本一致,不過防爆電機的的結構上還是有很多和普通電機不同的地方,不如防爆電機設置了相應的防爆裝置,因此具有比普通電機更加豐富的外觀以及防護屬性。

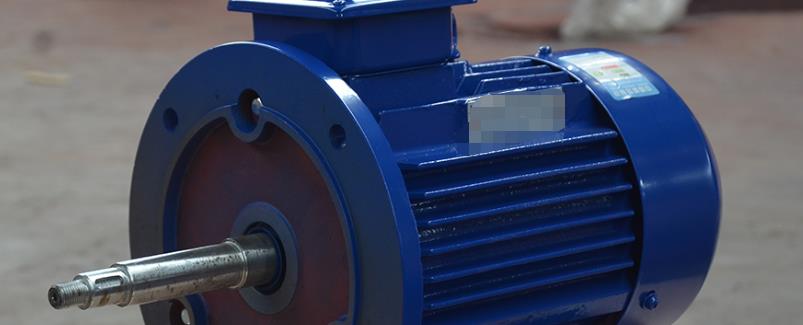

防爆電機的基本結構以及名稱

1.防爆電機與普通電動機相比,防爆電機的結構特點主要是：閥座與端蓋、接線盒、連接箱底部及外殼之間的接觸面設置為隔爆面。

2.隔爆面與普通電機配合面沒有實質性區別,但為了滿足更高的密封要求,增加了匹配面積(如加長唇口),提高了匹配精度。另外,接線盒與機殼內部應嚴密隔離,這是普通電機所不重視的。為了防止殼體因電動機內部爆炸產生的壓力而爆炸,機架、端蓋和接線盒的強度和厚度應較高。這些部件應進行耐壓試驗(一般為水壓試驗),合格后方可組裝使用。

3.防爆電機的主要結構名稱包括如下：

4.前面的外蓋、軸承、軸承繞組、軸承部分、線圈鐵心、線圈繞組、吊環、機座、后面的外殼、線盒、葉片扇葉、后面風罩;其中防爆電機還可以詳細的劃分為：端蓋與軸承內蓋;軸承內蓋與轉軸;機座與端蓋;活動軸承蓋與端蓋(小容量電機);活動軸承蓋與轉軸(小容量電機);接線盒座與接線盒蓋;接線盒座與機座;接線盒座與絕緣接線座;絕緣接線座與接線柱;絕緣接線套與接線柱(大容量電機);絕緣接線套與接線盒座;1進線處為耐壓密封結構等等。

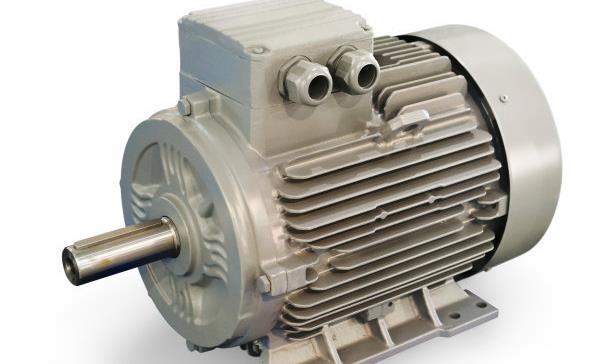

YB2系列防爆電機的主要結構

1.YB2系列防爆電機的接線盒位于電機頂部,可以四個方向接線。適用于橡套電纜(或塑料電纜)和鋼管布線。接線盒可分別制成3個或6個接線端子,內部有一個接地端子,根據其規格制作一個(M8及以下)或兩個(M10及以上)出線口。

2.中心高250及以上的180-225機架號電機的結構中考慮了不停注排油裝置的位置。

3.YB2系列防爆電機3KW及以下電動機用Y(380V)連接,其它電源電壓用△連接,660用Y連接。

4.在一些有爆炸危險的地方,當氣體或粉塵遇到火源或高溫時,會燃燒或爆炸。電機在運行中,可能會產生電弧或火花,這是很強的點火源。當遇到爆炸性粉塵或氣體時,可能發生爆炸。因此就緒要是用防爆電機這種運行時不會產生火花的電機。

不同類型的防爆電機在其結構上也有一定的區別,不同類型的防爆電機的主要運作環境也有一定的區別,通常來說選擇防爆電機就需要和實際的運作環境相結合。
