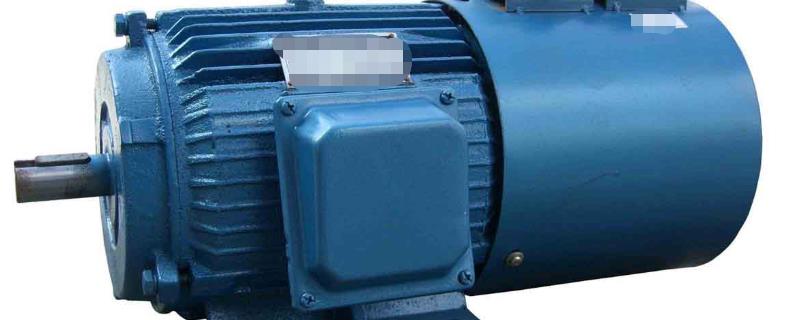

變頻調速一體電動機的概念是變頻電機的一種新型提出的方案，變頻電機的可以根據設備主要的負載調節實際的作工功率，從而實現相對的節能，變頻調速一體電動機也是衍生于這一基礎上進行開發的一種設備，今天我們就對變頻調速一體電動機進行細一步的了解。

變頻調速一體化電動機的概念

1.變頻調速一體化電機，包括變頻電機和調速控制器，在電機外殼頂部設置控制腔，在控制腔內安裝變頻調速控制器，電機繞組直接與變頻調速控制器相連。由于變頻電機繞組與變頻調速控制器直接連接，縮短了連接電纜，減小了導線間的分布電容，減弱了干擾電場，使控制器不易在變頻電機繞組上產生過電流故障和過電壓在結構和連接上，變頻調速控制器與變頻電機相結合。簡化了用戶電路的連接，減少了故障點，提高了設備的可靠性，延長了設備的使用壽命。

2.變頻調速控制器是現有的技術，具體的連接線圖是與電源相連的主電路的輸入，主線的輸出連接到速度傳感器，保護電路連接到溫度傳感器和保護電路，然后保護電路連接到運行電路;操作電路的輸出連接到驅動電路，驅動電路通過控制指令連接到主電路，速度檢測電路的輸入端與速度傳感器的輸出端連接，速度檢測電路的輸出端與操作電路連接，電壓/電流檢測電路的輸出端與操作電路連接。

3.變頻調速一體化電機，包括變頻電機和變頻調速控制器，其特征在于，控制腔設置在電機外殼的頂部，變頻調速控制器安裝在控制腔內，變頻電機的繞組直接與變頻調速控制器的電路相連。

變頻調速一體化電機拓展

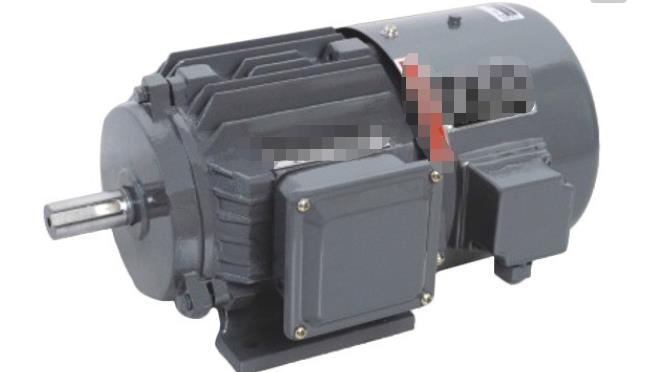

1.變頻電機(YVP)也叫變頻調速電機，其實除了本身的變頻電機外，普通電機通過增加變頻和冷卻風扇裝置也可以作為變頻調速電機使用。"或普通三相異步電動機，通過加變頻器調速也可達到調速電動機的功能。與沒有變頻調速功能的普通電機相比，變頻電機有很多優點。

2.變頻調速電機的特點是可以根據負載調節頻率改變速度，變頻電機在電壓較低時可以降低頻率，使電機可靠啟動。在負載較輕的地方，可以使用變頻電機降低頻率，降低速度和電流，從而節約電能。對于正常電壓，電壓常為滿載時也可使用變頻電機。因此，變頻調速電機的優點是:節能，能耗可降低20-30%左右。

3.在現有的變頻電機調速技術領域，分為變頻調速控制器和變頻電機兩部分，變頻調速控制器配有驅動電路，運算電路，速度檢測電路等部件。變頻調速電機含有速度傳感器。為了方便連接，他們都自帶接線板。變頻調速控制器與變頻電機的連接由用戶自行連接，多采用12根導線。

4.同時，由于變頻調速控制器與變頻電機之間的連接過長，過大的分布電容會導致變頻調速控制器的過電流故障，容易在變頻電機的繞組上產生過電壓因?yàn)檫B接較多，導致連接不方便，容易發生連接錯誤，連接點接觸不良等，以致故障發生。為了避免這種故障，現有技術中在調速控制器的輸出端增加了輸出電抗器，增加了制造成本和能耗。

變頻調速一體電動機的實用性很強，簡單來說，變頻電機在生活中的各個角落中都有一定的涉及，在生活中，變頻系統的應用也隨處可見，比如說常見的空調和洗衣機都有一定的變頻的應用，目前變頻技術也在不停的更新，隨著發展變頻調速一體電動機也會使用的越來越多。
