變頻帶制動電機使用起來方便調節，而且簡單節能，很多人不知道變頻帶制動電機如何接線，在大型電動機設備中都使用變頻帶制動電機，變頻帶制動電機機械精度高，可以高速運轉，而且絕緣結構耐壓，下面我們就來了解一下變頻帶制動電機如何接線!

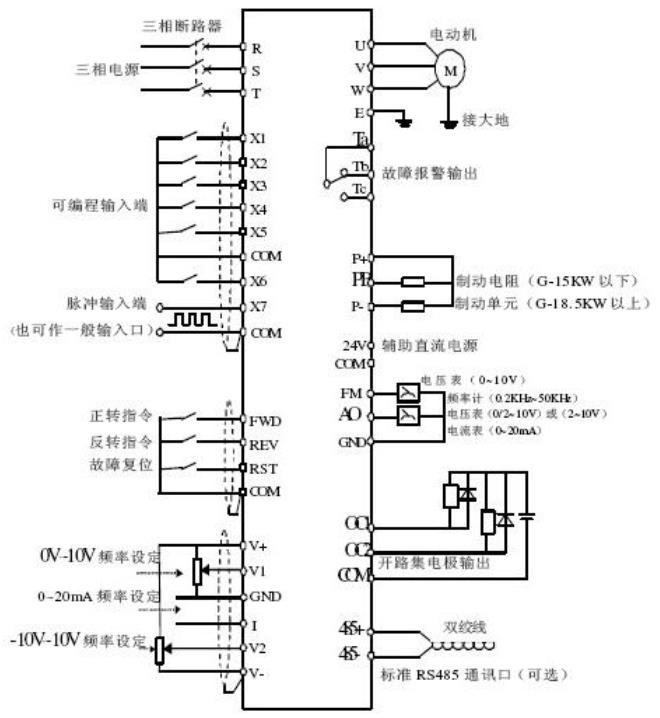

變頻帶制動電機接線

R、S、T為輸入，U、V、W為輸出，R、S、T分別為電源進電的輸進口，變頻器輸出端口為U、V、W。分別接到電動機上，當電機正常運行時，接入控制輸入正轉就會啟動，常開觸點就會因?yàn)殚]合使電機正轉電流丟掉，電機就會接連。

變頻帶制動電機接線時，變頻器的參數、變頻器的頻率、變頻器的運行方式都需要設定，電流頻率、基本頻率、額定電壓都需要進行設置，根據不同的廠家和型號，對數據、功能、啟動頻率進行設置。

變頻帶制動電機都有配線維護，配線斷路器或者是漏電斷路器，就不能使用超過變頻帶制動電機標準功率的斷路器。

電源在變頻器中運行時，應在變頻器上設置相關標準的電磁接觸器，把螺線管設置在變頻器旁邊與浪涌并排吸收器連接。

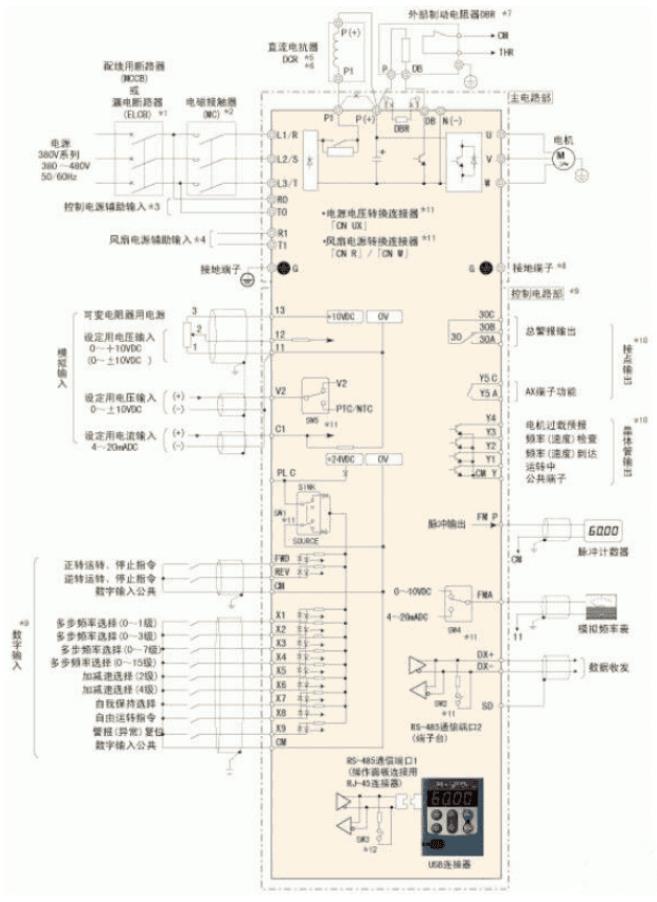

(變頻帶制動電機接線圖2)

高功率因子電源感應轉換器，與RHC系列組合時運用，直流電抗器選配件時，拆下端子間的短路棒再進行聯接。

電機輸出功率為75kW以上的時候，應該連接直流電抗器選配件，當電源變壓器功率在500kVA以上，在變頻器額定功率的10倍以上時，連接直流電抗器。

在7.5kW以下的變頻器連接內置制動電阻器，連接外部制動電阻器時，要吊銷內置制動電阻器的聯接。

變頻帶制動電機可以逐漸減小頻率，使電機的轉速逐步下降，很多升降機、數控機床、提升機等機械慣性較大的設備中就會使用變頻帶制動電機，變頻帶制動電機接線具體要看變頻器，端子號有可能不一樣，控制端子就根據控制功能進行接線。
